Подключение датчика FIO2 (концентрации кислорода). Выньте устройство из герметичной упаковки. Установите переходник FIO2 (концентрации кислорода) в разъем FIO2 на вентиляторе. Соедините датчик FIO2 (концентрации кислорода) с переходником диаметром 15 мм. Установите переходник на выходной порт К ПАЦИЕНТУ, как показано. Закрепите контур пациента за переходником. Примечание: При использовании нового датчика его нужно выдержать в течение примерно 20 минут при комнатной температуре, прежде чем устанавливать, калибровать и приступать к вентиляции. При назначении кислорода рекомендуется использовать датчик концентрации кислорода FIO2, который можно присоединить спереди к аппарату при помощи комплекта для определения FIO2 (концентрации кислорода). Количество подаваемого кислорода следует всегда измерять калиброванным датчиком содержания кислорода (набором для определения FIO2), снабженным сигнализацией по максимальной и минимальной концентрациям, чтобы всегда быть уверенными в том, что пациент снабжается кислородом в предписанном количестве. Датчик, определяющий FIO2 (концентрацию кислорода во вдыхаемом воздухе), подключенный к контуру пациента, позволяет знать, что ему подается кислород в нужном количестве. Пороговые значения Мин. и Макс. FIO2 могут быть заданы для того, чтобы срабатывала сигнализация «НИЗКИЙ FIO2» или «ВЫСОКИЙ FIO2». Величины Мин. FIO2 и Макс. FIO2 взаимосвязаны, и разница между этими настройками должна составлять не менее 10%. Если датчик FIO2 не подключается, то настройки Мин. и Макс. FIO2 могут быть отключены (можно задать для них статус ВЫКЛ). После повторного подключения датчика ранее сделанные настройки автоматически возобновляются. Настройки эти одни и те же для всех режимов вентиляции.

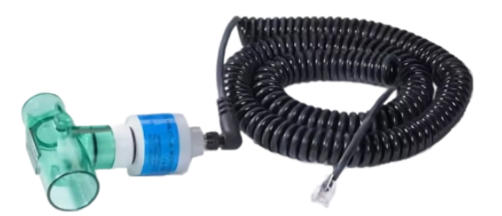

• Измерительная ячейка О2 • Переходник - дефлектор измерительной ячейки на тройнике диаметром 15 мм • Тройник (стандарт 22M - 22F - диаметр 15 мм) • Соединительный кабель длиной не более 200 мм от ячейки О2 к аппарату Кталожный № 3814199 Производитель: Covidien Medtronic США

Количество подаваемого кислорода следует всегда измерять калиброванным датчиком содержания кислорода чтобы всегда быть уверенными в том, что пациент снабжается кислородом в предписанном количестве.
